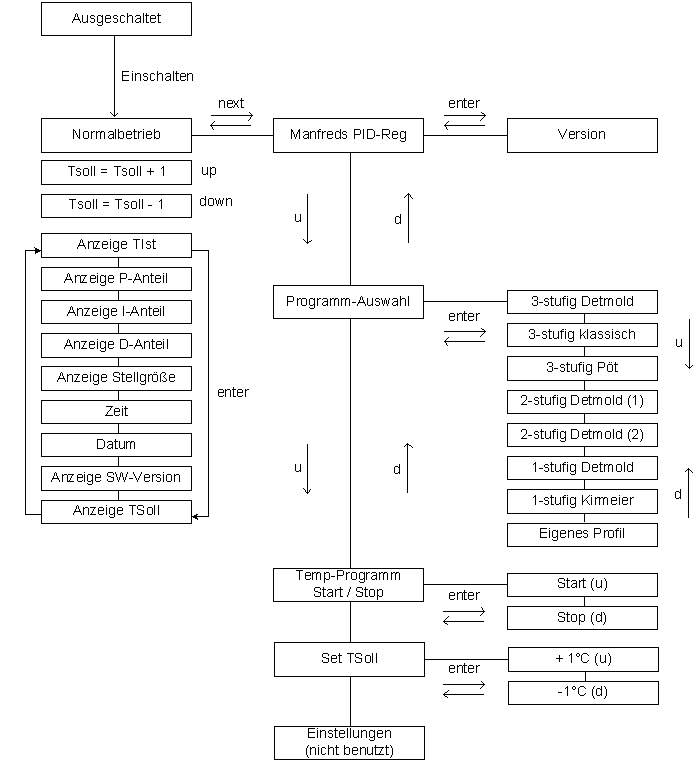

Mit Hilfe der 3 Taster u(p), e(nter) und d(own) kann man durch das nachfolgende Menue navigieren:



Normalbetrieb:

Nach dem Einschalten der Spannungsversorgung befindet sich TREG im Normalbetrieb.
Der Regler startet mit der Soll-Temperatur T_Soll = 35°C.

Durch Drücken der Tastknöpfe UP und DOWN kann die Soll-Temperatur in 1°-Schritten erhöht bzw. erniedrigt werden. Die eingestellte Soll-Temperatur wird in der ersten Zeile des LCD-Displays angezeigt. In der zweiten Zeile wird die aktuelle Ist-Temperatur angezeigt.

Durch Drücken des Tastknopfes ENTER können wahlweise folgende Werte zur Anzeige gebracht werden:

Ist-Temperatur, P-Anteil des Reglers, I-Anteil, D-Anteil, Stellgröße, Zeit, Datum, SW-Version, Solltemperatur

Betrieb mit Temperaturprogramm:

Durch Betätigung der Next-Taste (= Drücken von UP länger als 3 sec) gelangt man in die Betriebsart ‚Manfreds PID-REG’. Darin lassen sich komplette Temperatur-Programme für ein- bis dreistufige Führungen anwählen und starten.

Durch Drücken der Taste ENTER gelangt man zur anzeige der SW-Version und wieder zurück.

Durch Drücken der Tasten Up und Down bewegt man sich durch die Menu-Punkte: Programm-Auswahl, Programm Start / Stop, Set TSoll, und Einstellungen (zur Zeit nicht benutzt).

Zur Auswahl eines Temperaturprogramms betätigt man die Taste UP bis in der 1. Zeile der LCD-Anzeige die Meldung ‚Programm Auswahl’ erscheint. Durch Drücken der Taste ENTER gelangt man in den Auswahl-Betrieb. Die aktuelle Temperaturführung wird in der 2. Zeile des Displays angezeigt (3-klas bedeutet 3-stufig klassisch). Mit UP und DOWN kann man die verschiedenen Programme anwählen. Durch Drücken der Taste ENTER wird das eingestellte Programm übernommen und man springt im Menu wieder eine Ebene höher.
Durch Drücken von UP gelangt man zum Menu-Punkt Programm Start/Stop. Durch Drücken von ENTER wird der Menu-Punkt angewählt.

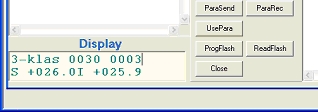

UP startet das Temperaturprogramm. Das LCD-Display zeigt folgendes:


Erste Zeile: Name des Temperatur-Programms (z.B. 3-klas), Dauer des aktuellen Temperatur-Schrittes in Minuten (0030), bereits abgelaufene Zeit in Minuten (0003).

Zweite Zeile: aktuelle Soll-Temperatur (+026.0), aktuelle Ist-Temperatur (+025.9)

Nach Ablauf des kompletten Temperatur-Programms bleibt der Regler bei Zimmertemperatur (Tsoll = 21°C) stehen.

Durch drücken von DOWN kann das Temperatur-Programm alternativ gestoppt werden. Der Regler arbeitet mit der aktuellen Solltemperatur weiter.
